TR-CDS-6型磁敏电子双色液位计

一、产品介绍：

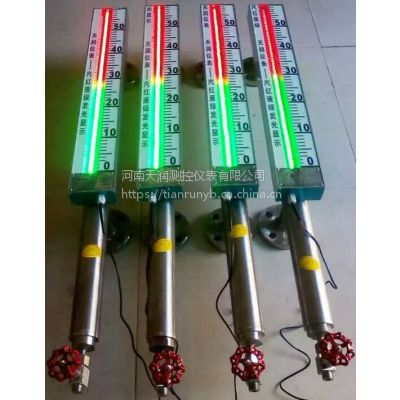

     CDS-6型磁敏电子双色液位计，选用优质不锈钢及进口电子元件制造，显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低；显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟标准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。
二、产品适用对象：
   CDS-6型磁智能光柱显示液位计广泛用于钢铁、石油、化工、油田、医药、食品、酒业等行业中各贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液氨、强酸碱液、弱酸碱液、锅炉汽包、除氧器、疏水箱、旋流井、水风井、液压产、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加热器、凝结器、蒸发器及其他压力容器与304、304内衬PTFE、316L、PVC、PP相容液体介质的液位测量与显示。有多种安装形式供您选择。以适应不同场合、环境的要求。
三、结构原理：
    液位计根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的***磁钢通过磁耦合作用传递到现场显示盒内高精度电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，一目了然；加装限位开关实现液位报警和控制，加装变送器实现数字信号输出供显示与控制。
 四、安装示意图：



五、技术参数
 安装方式：垂直安装（偏差为≤30）
 测量范围：0-150-6000mm（大于6000mm可协商订货)
 介质密度：0.4-2.0g/cm³
 工作温度：-160～530℃
 跟随速度：≤0.08m/s
 浮子材质：304、PTFE/304外村PTFE、铝、钛
 LED显示器：低亮型，高亮型，雾状散光型三种可选
 主导管材质：304；1Cr18Ni9Ti；316L;304内衬PTFE;钛；PP;PTFE(聚四氟乙烯)
 连接法兰：DN15～DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带劲对焊
 法兰材质：碳钢、304、316L

电源电压：DC24V,AC36V,AC220V
 ***度：≥10mm
 工作压力：-0.1～42 MPa
 环境振动：频率≤25Hz  振幅≤0.5mm
 介质粘度：≤0.4Pa.S
 排污阀：不锈钢球阀、针型阀
 主导管直径：“￠48、￠57、￠62mm

六. 技术优点
   CDS-6型磁敏电子双色液位计的零部件采用1Cr18Ni9Ti.316L.0Cr18Ni9Ti衬PTFE.PVC
 .PP等材料进口电子元件，加上我公司全体科研人员的独特设计方案，具有优质的可靠。稳定及抗腐蚀性能。
 其特点十分***：
 ※ 设计简单。紧凑。坚固可靠。寿命长。无维护工作量，能长年在户内、外安装使用：
 ※ 独特***的现场。远传一体化结构，使工业自动化管理变得更轻松方便；
 ※ 独特的电子发光双色显示，适宜在光线暗的场所中应用，夜间观察更醒目；
 ※ 独特的进口雾状散光型LED发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰监控；
 ※ 测量管与液位显示部分，液位变送器，报警开关在耐压，耐气上完全隔离的；
 ※ 工作压力范围宽，耐压从真空到42MPa;防腐蚀性<2.5mpa;
<2.5mpa;
 ※ 工作温度范围宽，适用于从-160~+530℃；
 ※ 广泛用于强弱腐蚀性，易燃易爆，毒性，强放射性，搅动的，污浊的液位测量；
 ※ 各型号均可选配磁性限位开关，实现高低液位自动控制或报警；
 ※ 各型号均可选配4~20mADC液位变送器，实现远距离集中测量与控制。
 七、安装方位：
    CDS-6型磁敏电子双色液位计显示部位安装方位可任意改变（如右图）
     1.左侧安装  2.左侧600安装   3.标准安装  4.右侧600安装  5.右侧安装
 八、安装与使用：
    1、将本液位计法兰与容器法兰夹上密封垫联接好，拧紧螺栓。
    2、传感器 排污法兰打开、放进浮子。注意：浮子磁钢一端向上，不可倒置。
    3、在传感器排污法兰下，安装一个DN15阀门，并与原液位计排污管路连通。
    4、连通电源，输入AC36V电源（或直接插入AC220V电源），将液位计调至便于观察的方位。
    5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的场合，比须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。
    6、排污、上水，观察水位显示、高、低水位报警是否正常，若无异常现象，即可投入使用。
 九、附加功能选择顶：
    磁性限位开关：
       常开型：高于报警点闭合
       常闭型：高于报警断开
       开关容量：250VAC1A(阻性)  250VAC 0.3A(感性)
       开关寿命：1×10⁵次
    液位变送器：
       输出电流：4～20maDC(二线制)
       分辨率：±1cm      负载电阻：500Ω（24VDC供电时）
 传送距离：>3000m   工作电源：12～36VDC
   智能液位变送器：
       输出类型:RS485数据输出和一路4～20mADC任意连接
       分辨率：0.1%F.S

保温形式：
      蒸汽夹套和水循环夹套，是在液位计主导管外增加一层筒体，供蒸汽、循环水或导热油流通。
      真空夹套，是在液位计主导管外增加一层真空筒体，以使被测量介质与外界隔热。
      双层夹套，一般是指在蒸汽伴热夹套外再做一层真空夹套。
      电伴热系统，是在液位计主导管外缠绕电伴热带，从而给介质加热。
 十、磁性浮子与液体介质密度对比表（参考数据）：
 典型液体介质示例
 液化石油气、液氨、乙烯、氢氟酸、乙烷汽油、丁二烯甲醇、环氧（丙烷）、二甲苯、轻油、乙醇丙酮、氨水、粗笨、啤酒、重油、牛脂、乙苯水、醋酸、樟脑油盐酸、焦油、氯磺酸、硝基苯、FR-22液碱、麦芽糖、20%稀硫酸、硫酸二甲脂液氯、稀硫酸、浓硝酸、FR-22、氯仿
