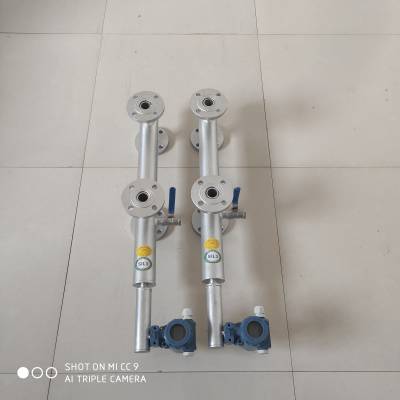

TR-800GZ智能锅炉水位计

一.前言简介：

        测量锅炉汽包水位的重要性是大家共知的，长期以来：锅炉汽包水位的连续测量技术方面，部分市场采用的平衡容器式（差压式）测量方法存在许多无法改进的缺陷，主要体现在以下几个方面：1、不能实施全工况测量，存在“假水位”测量、在锅炉启、停、排空、连排、事故等不稳定运行工况下建立稳定差压条件时间较长、恢复时间较长或干脆不能建立正常差压，需要人工干预等问题。2 、在稳定工况条件下，由于受结构限制，不能***解决因水侧绝温造成的系统测量误差的补偿问题。在锅炉缺、满水等事故工况条件下，系统测量误差过大可能带来严重后果。3、结构复杂，静密封点多，施工规模大并存在冬季保温问题。4、测量时滞较长，不能即时反应锅炉水位变化，测量信号调节质量差。5、由于存在冷凝筒放热，使用成本极高。这些缺陷都是由于差压式测量原理及其对系统取样结构的不合理造成的，无法改进。在非正常工况下给锅炉安全运行造成了***隐患。为***解决汽包水位测量存在的问题，河南天润测控仪表有限公司针对锅炉汽包水位测控工况设计生产出TR-800GZ智能锅炉水位计。TR-800GZ智能锅炉水位计是基于射频电容测量原理的液位计。它采用耐高温高压独特材料，实现机电一体化。基于电容式原理的基础上，通过分析汽相、液相介电常数的不同，检测出液面的位置，再通过变送器计算转换成二线制4-20mADC标准信号，实现集中控制。

二.技术参数：

1.工作电压：DC24V
2.输       出：4-20mA二线制
3.防爆标志：ExiaIICT6 Ga
4.工作压力：22MPamax
5.测量范围：1500mm
6.环境温度：-40℃～80℃
7.介质温度：500℃max.

8.防爆参数：Ui=30V,Ii=100mA ,Pi=0.75W Ci=100pF,Li=10uH

9.固态继电器（每组）： Ui=30V,Ii=100mA,Pi=0.75W Ci=150pF,Li=10uh

10.线性偏差：±(1+0.05%FS) mm

11.测量周期：0.5秒

12.分 辨 率：0.01mm

三.产品优点：

1、两线制电流环，测量系统与电流环隔离；

2、具有全工况条件（ 锅炉启、停、排污、事故工况等）下液位准确连续测控功能；

3、采取断层扫描技术，能够对液相介质介电常数变化、汽相介质介电常数变化和温度变化同时进

     行***补偿，任何情况下无需重新标定；

4、高精度、高稳定性，分辨率达到0.01mm，年漂移量不超过0.5mm；

5、经C E 认证的良好的电磁兼容特性；

7、不存在“假水位”测量；

8、操作软件为中文操作环境， 轻松整定， 带自诊断；

9、耐高温、高压、高稳定性、寿命长。

10、对测量过程中压力、温度的影响具有自动补偿功能。
11、电极选用耐高温高压非金属材料，采用独特结构，实现机电一体化。
12、适用于各种规格的工业锅炉、电站锅炉汽包液位在全工况条件下的连续准确性测量、控制。

13、采用独特专用的封装技术，设备内部压力越高密封越紧，设备效果越好，不渗漏。
14、根据锅炉及其介质特性，采用军事航空上的特殊材料，制成专用极杆。
15、根据锅炉及其介质特性，采用适合其工况条件的专用智能型信号放大器使其性能更加稳定，精准度更高，无假液位现象，并具故障自检功能，效果优于其他同类产品。

 注：因各个厂家具体工况和数据要求不同，具体价格咨询客服！
